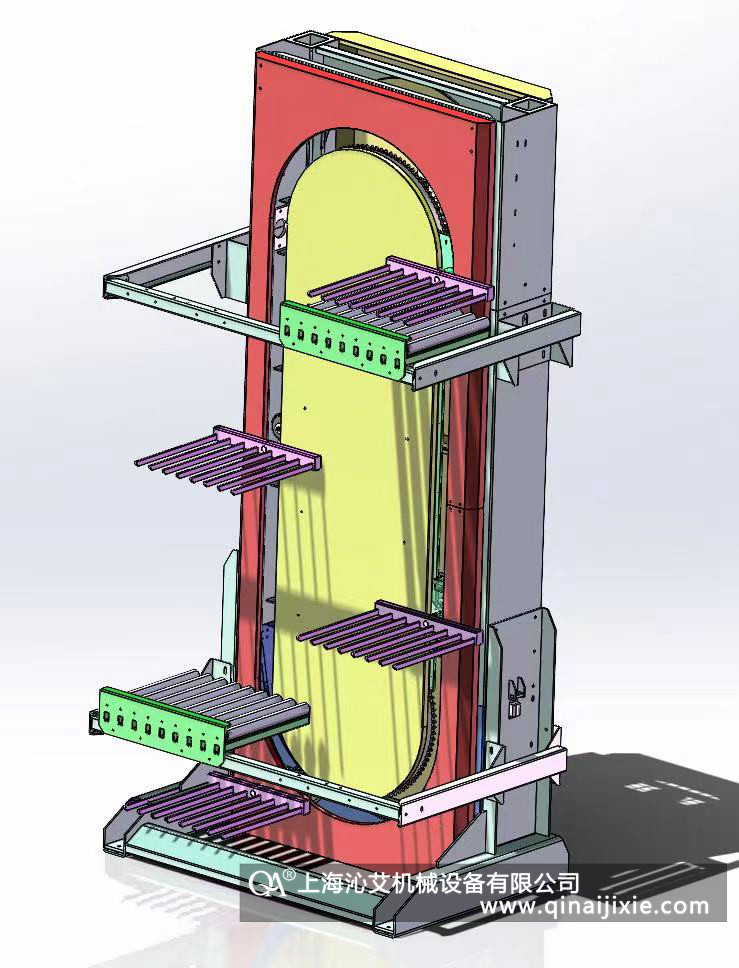

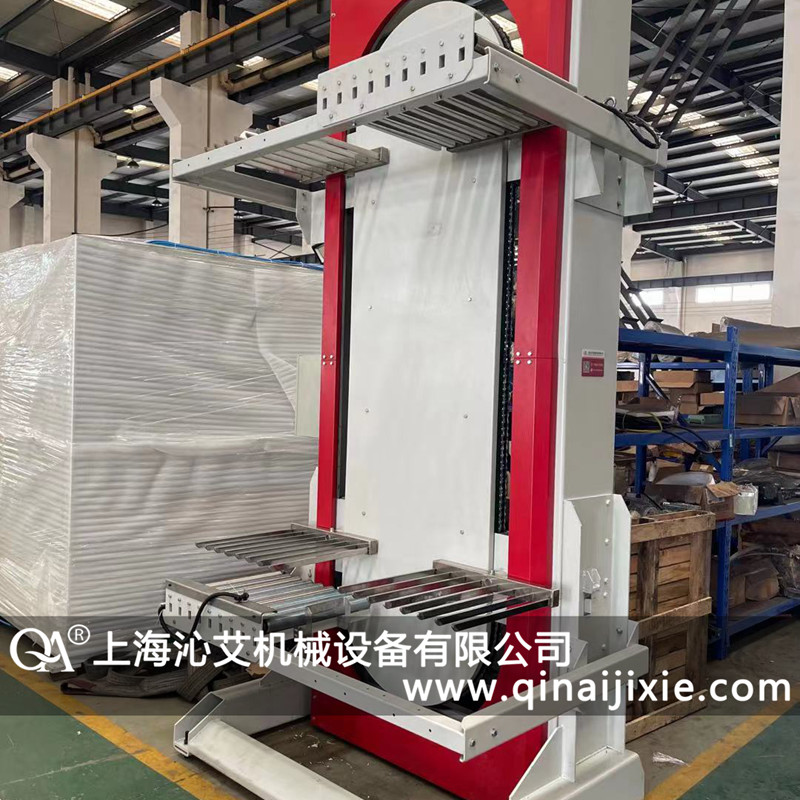

垂直循環式升降機參數

1、搬運物參數： 輸送機速度： 10-30m/min，提升機速度： 10-30m/min.

2、貨物尺寸： 650*400*450mm

3、搬運物重量:50Kg

4、樓層高度: 1—3 樓  2-3 樓（可非標定制）

5、輸送節拍: 300 件每小時

6、設備噪音： 低于 75 分貝(距離設備 1 米處， 除剎車馬達剎車音)

7、電氣防護： 電機為 IP55、絕緣等級 F 現場儀表及傳感器為 IP65 控制柜及操作盤為 IP54；

垂直循環式升降機設備材質：

1、零部件表面處理： 材質為不銹鋼的機械加工件需拋光處理，鏈輪發黑處理，其余件鍍鋅 處理

2、鍍鋅件涂層厚度為： 0.005-0.015mm 之間

3、設備顏色： 防護罩、安全護欄等為國際安全色-GSB G51001-94-Y06（淡黃）

垂直循環式升降機電氣控制

1. 循環式提升機馬達的選型

1.1 馬達的額定功率應滿足需方產品負載要求，且馬達、減速機、變頻器功率與性能相匹配；

1.2 依據需方環境條件，選擇合適的通風方式、結構形式及防護等級；

1.3 三相馬達余量系數 1.5-2.0，電機 IP55 絕緣等級 F 級， 儀表及傳感器為 IP65，控制箱及操作箱 位 IP54 ；

2. 循環式提升機電器原件的選用與安裝

2.1 電路有過流、缺相、過載等保護功能。開關容量選擇適當，有足夠的過載能力;

2.2 電器原件排列整齊、 線路標記清晰、 原件及接線端子用線耳冷壓接線， 接線牢靠無松動、 無斷線、 漏 線；

2.3 控制箱內采用塑料線槽走線，線號、控制面板、標牌整潔清晰。

2.4 從控制箱引出的控制線至線槽段均采用電纜配金屬軟管配線方式；

2.5 安裝 10 寸昆侖通態顯示屏， 進行設備操作， 顯示報警及故障信息， 變頻器頻率調節。

3 ．循環式提升機程序控制器（ PLC ）的選用

3.1 程序控制器（PLC） 采用西門子。

3.2 設備的程序控制器留有 5%的備用點，以備線體設備的功能擴展。

3.3 為避免外部故障或使用不當造成 PLC 輸入， 輸出點的損壞， 要求安裝時采用必要的保護措施；

3.4 不用 PLC 直接帶大電流負載， 通過相關的繼電器間接帶動。

3.5 對輸入回路采用的直流 24V 電源。

3.6 對負載端串聯容量相當?shù)谋ｋU絲。

4．循環式提升機控制說明

控制柜布置合理，柜內有通風設施，聲光報警裝置。
